SD-F280xx-DIM10開發套件是一款基于TI Piccolo F28x 32位MCU開發的可插拔式評估套件
SD-F280xx-DIM10開發套件是一款基于TI Piccolo F28x 32位MCU開發的可插拔式評估套件，通過這個套件可以很快地搭建起硬件平臺、測試代碼、評估MCU的片上資源。

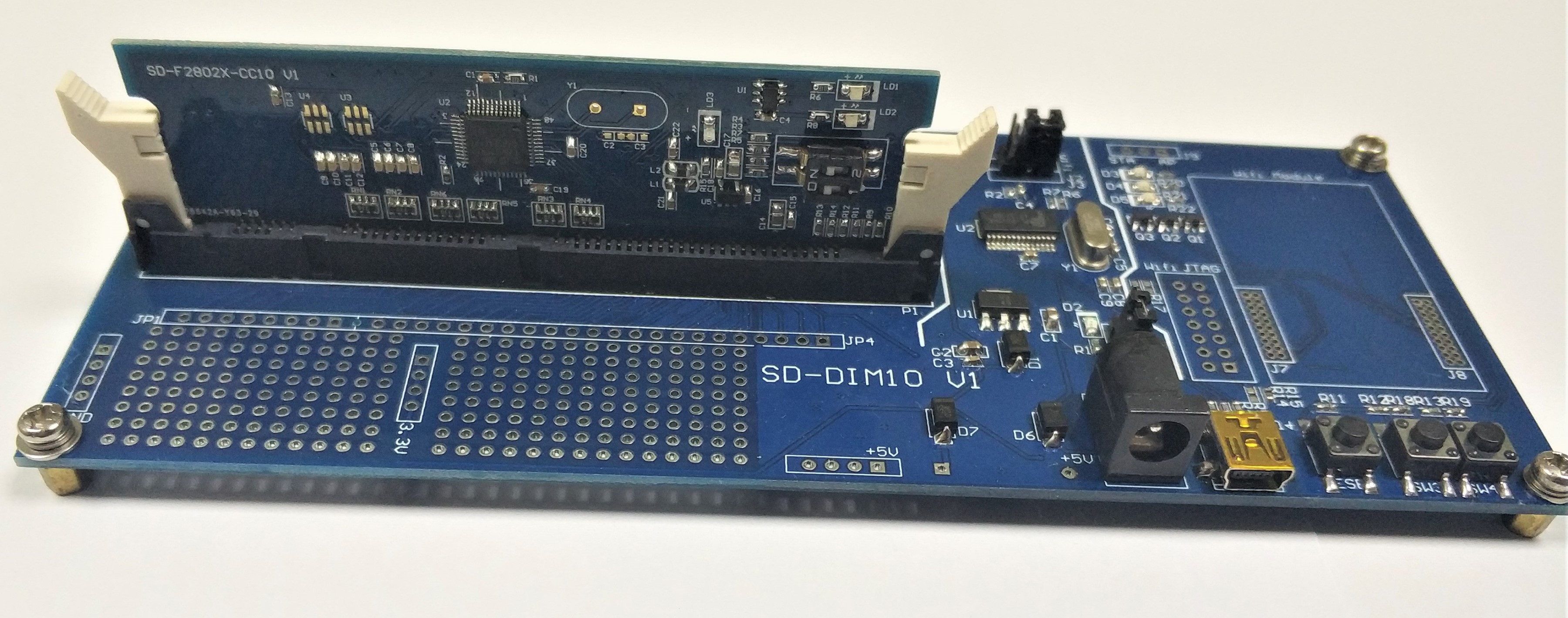

SD-F280xx-DIM10開發套件由兩塊板卡組成：
（1）SD-F280xx-CC10：Piccolo F28x最小系統板，包括F280230、F28027、F28035、F28069最小系統板；
（2）SD-DIM10：接口底板，該底板100-Pin插槽完全兼容TI Piccolo controlCARD，不僅可以與SD-F280xx-CC10搭配使用，還可以直接連接TI的Piccolo controlCARD。
該底板還可以用來評估SD10x Wi-Fi模組。
SD-F280xx-CC10：
l CPU：TMS320F280230 / TMS320F28027 / TMS320F28035 / TMS320F28069
l 擴展CPU所有功能引腳，包括ADC、GPIO、JTAG
l 復位電路
l 提供電源指示燈、用戶自定義指示燈
l 符合工業標準的100-Pin DIM引腳
l +5V電源供電
SD-DIM10：
l 100-Pin插槽完全兼容TI Piccolo controlCARD
l SD10x Wi-Fi模組擴展接口
l 通過一個USB接口擴展Piccolo MCU、Wi-Fi模組的RS232串口（復用）
l Piccolo MCU JTAG仿真接口
l Wi-Fi模組JTAG仿真接口
l 提供電源指示燈、用戶自定義指示燈
l 提供復位按鍵、用戶自定義按鍵
l 供電方式：+5V供電、USB供電、7號電池（2節）供電
l 安裝Code Composer Studio v6
l 安裝controlSUITE
l 近60個F280xx的片上外設開發例程：
l 近20個F280xx CLA的數學運算開發例程：
l 風機
l 水泵
l 工業
l 照明
l 數字電源
l 白色家電
l 智能電網
l 替代能源
l 汽車與運輸
l 電機驅動與控制
硬件資源：
軟件資源：
Timer、GPIO、DMA、中斷、Flash、Watchdog、低功耗配置
SCI、SPI、I2C、McBSP、CAN、USB（Host & Device）
PWM、CAP、QEP、ADC
除法、根號、FIR、IIR、asin、acos、atan
