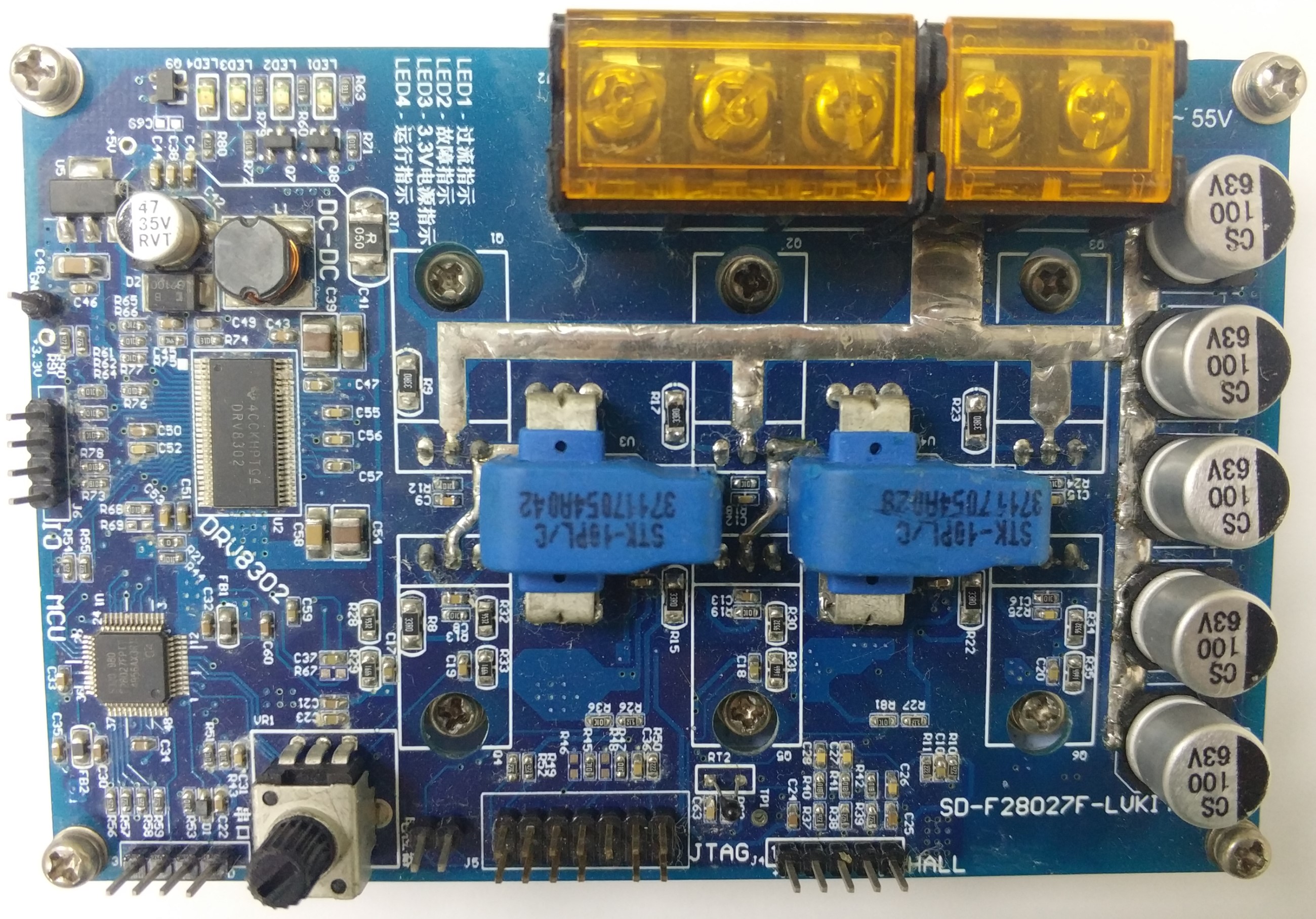

SD-F28027F-LVKIT低壓套件非常適合于三相BLDC電機Sensorless FOC正弦波控制的終端產品
低壓、大電流的應用會對Layout和PCB板卡散熱設計提出很高的要求，本套件采用創新技術的STK-C1DA2系列電流傳感器代替電阻采樣方式，不僅大大降低了功耗，同時也降低了整板設計要求，該款電流傳感器是基于TMR（隧道磁阻）技術以及開環原理設計的新型電流傳感器，能夠在隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。
本套件的設計參數為24V 500W或48V 1000W，并且底部配有散熱片，能夠直接拖動終端電機以評估其控制性能。
硬件資源：
l CPU：TMS320F28027FPTT，Piccolo微控制器
l Gate Driver：DRV8302DCAR，內置雙路運放和Buck轉換器
l 20V～55V直流輸入，設計功率500W（24V）、1000W（48V）
l 采樣電路：三相電壓、二相電流、母線電壓
l 保護電路：過流保護、溫度保護
l 板上提供一個電位器旋鈕，用于調速控制
l 板上提供4個LED指示，分別為過流、故障、3.3V電源、運行指示
l 外部接口：
v 三相BLDC電機接口
v 串行接口
v HALL接口
v JTAG接口
v GPIO接口
l 電氣特性：
v 板卡尺寸：120mm×80mm
v 工作溫度：0~85℃
l motorware_1_01_00_14-LVKIT
行業應用：
l 電動滑板車控制器
l 電動輪椅控制器
l 平衡車控制器
l E-bike控制器
l 航模飛機電調系統
