BLDC正弦波控制高壓套件
發布時間: 2020-04-28 17:32

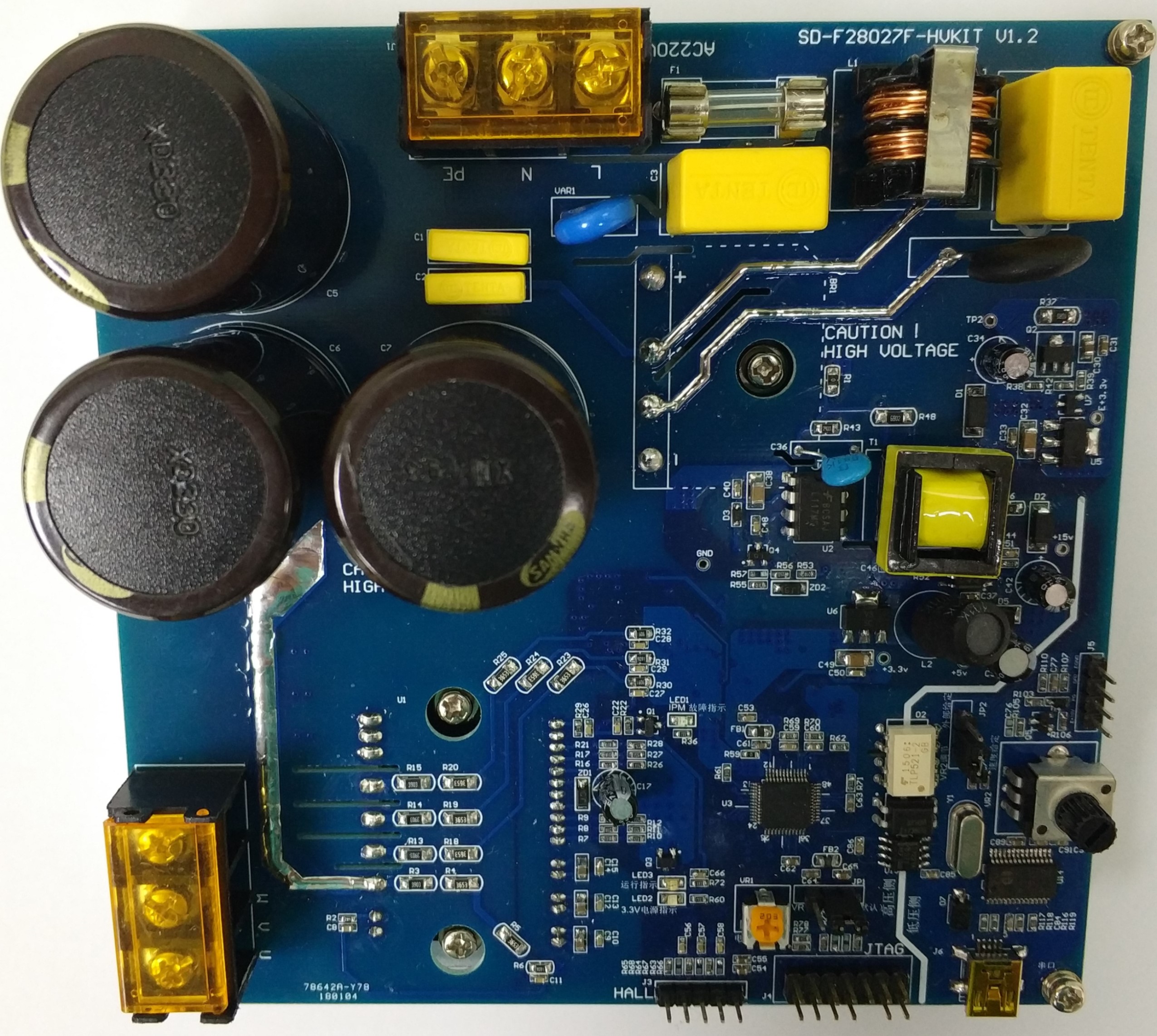

SD-F28027F-HVKIT高壓套件，適合應用于三相BLDC電機Sensorless FOC正弦波控制的終端產品
SD-F28027F-HVKIT高壓套件非常適合應用于三相BLDC電機Sensorless FOC正弦波控制的終端產品，例如風機、水泵控制器等。
本套件設計有一個隔離的人機接口，不僅可以用于速度給定，還能夠提供一個速度信號輸出用于顯示當前速度。
硬件資源：
l CPU：TMS320F28027FPTT，Piccolo微控制器
l IPM：FNB41560，600V、15A，Motion SPM 45系列
l 電源輸入：220V交流
l 設計功率：1kW，額定電流5A
l 采樣電路：三相電壓、三相電流、母線電壓
l 保護電路：過流保護（閾值通過電位器調節）、短路保險絲
l 板上提供一個隔離的電位器旋鈕，用于速度給定
l 板上提供3個LED指示，分別為故障、3.3V電源、運行指示
l 外部接口（隔離）：USB串行接口、外部速度給定接口
l 外部接口（非隔離）：三相BLDC電機接口、HALL接口、JTAG接口
l 電氣特性：
v 板卡尺寸：140mm×140mm
v 工作溫度：0~85℃
l motorware_1_01_00_14-HVKIT
行業應用：
l 風機控制器
l 水泵控制器
